1 Технико-эксплуатационные особенности

Экстерьер и интерьер автомобиля практически не изменился. Основные отличия – двигатель и схема электропроводки. Машина получила восьмиклапанный мотор 21067 объемом 1,6 литра с электронным пуском системы зажигания и распределенным впрыском используемого топлива. Соответствие европейским нормам токсичности отработавших газов сопровождалось незначительной потерей мощности и крутящего момента.

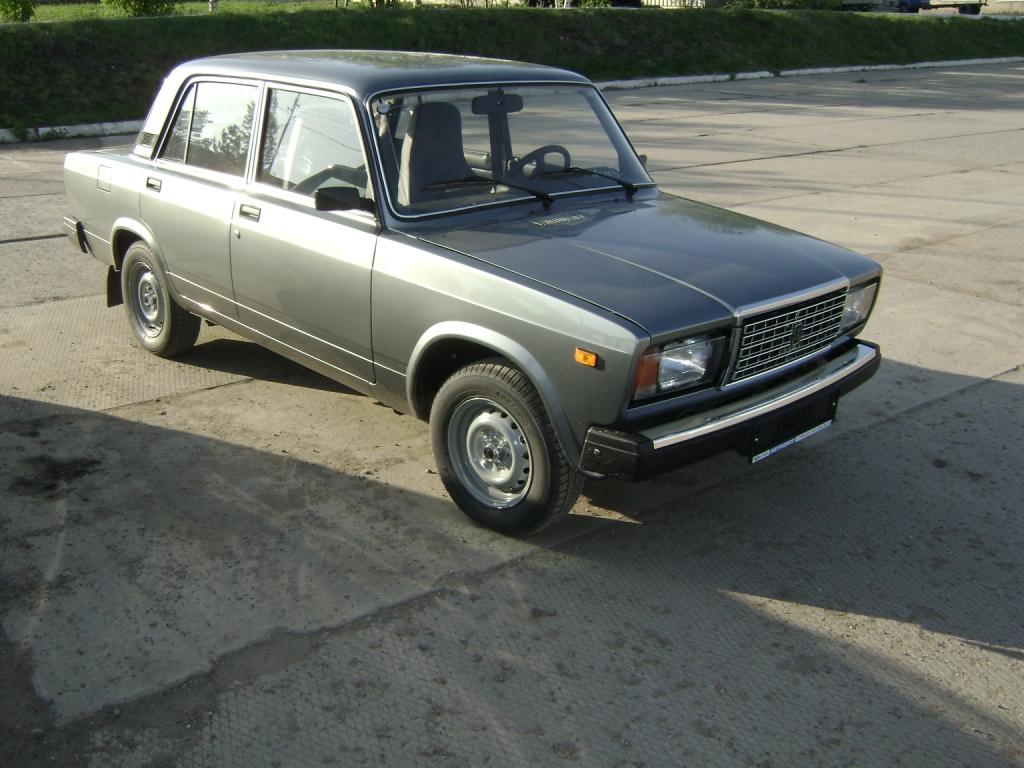

На фото - ВАЗ 21074 инжектор, tyumen.fara.ru

  • Защитят ходовую и сэкономят вам деньги, увеличат дорожный просвет на 3 см.

    Читать далее >>

Завод-производитель рекомендовал эксплуатировать автомобиль на бензине АИ-95 и гарантировал расход топлива (на 100 км) не более:

  • 6,8 л при скорости 90 км/ч (5 передача);
  • 9,2 л при скорости 120 км/ч (5 передача);
  • 9,6 л при городском цикле.

Счастливым обладателям инжекторной модели можно было забыть о бесконечных и выматывающих регулировках карбюратора, так как за подготовку топливно-воздушной смеси теперь отвечал электронный блок управления. Он обеспечивал оптимальные характеристики для работы двигателя в любом режиме эксплуатации. Исчезла, соответственно, и рукоятка открытия воздушной заслонки карбюратора. Облегчился пуск двигателя в зимний период, стабилизировались обороты холостого хода. Движение можно было начинать, не дожидаясь окончательного прогрева мотора.

Способ узнать почему горит CHECK!

С помощью универсального автосканера можно самому сделать диагностику  за 2 минуты и узнать почему горит CHECK. Подходит для всех машин..." Читать далее >>

Фото двигателя ВАЗ 21074 инжектор, awtosowet.ru

Значительно расширилась комплектация электрооборудования автомобиля. Топливный насос с механическим приводом был заменен электрическим бензонасосом. Двигатель был оборудован дополнительными датчиками и исполнительными устройствами, поэтому схема электроснабжения серьезно отличалась от карбюраторной модели.

2 Устройство и работа системы двигателя

В инжекторных двигателях изменения коренным образом коснулись двух систем:

  • топливной системы (системы питания впрыска);
  • системы управления двигателем.

На фото - инжекторный двигатель ВАЗ 21074, infomycar.ru

По команде контроллера (мини-компьютера) топливо поступает из бака по магистралям через специальный фильтр к топливной рампе, закрепленной на впускном коллекторе. Регулятор давления рампы при этом должен обеспечивать давление топлива, зависящее от величины разряжения за дроссельной заслонкой, в пределах от 2,8 до 3,2 атмосфер (бар). На рампе установлены четыре форсунки – электромагнитные соленоиды, которые управляются контроллером ЭБУ. Сам блок управления регулирует время открытия форсунок в зависимости от реальной нагрузки на двигатель. Топливная система также дополнена оборудованием для улавливания паров бензина (гравитационным, перепускным клапаном и адсорбером).

Работа электронной системы управления базируется на микроконтроллере, в энергонезависимой памяти которого содержится программное обеспечение вместе с калибровочными характеристиками. Блок управления реагирует на сигналы о текущем состоянии параметров двигателя с датчиков положения коленвала, дроссельной заслонки, температуры охлаждающей жидкости, массового расхода воздуха, детонации, лямбда-зонда (датчика кислорода) и скорости автомобиля.

Фото блока управления ВАЗ 21074 инжектор, drive2.ru

Согласно принятым данным и заложенному алгоритму, микроконтроллер формирует своевременные управляющие воздействия и руководит работой исполнительных устройств: форсунками, модулем зажигания, реле вентилятора системы охлаждения и др. Схема функционирования системы не предполагает дополнительных регулировок и настроек.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера...

Читать далее.. »

3 Действия при возможных неисправностях конструкции

О неисправности в инжекторной системе двигателя свидетельствует постоянно горящая лампа check engine.

Схема самостоятельного поиска неисправностей довольно проста – необходимо внимательно осмотреть двигатель на предмет поврежденных или слетевших разъемов датчиков, проводов. Если визуально обнаружить ничего не удалось, то для дальнейшего поиска потребуются услуги специалиста.

На фото - поиск неисправностей ВАЗ 21074 инжектор, infocar.ua

Многие автовладельцы приобретают оборудование для самостоятельной диагностики неисправностей и чип-тюнинга ВАЗ. Здесь существуют два пути:

  • Штатная электрическая схема дополняется бортовым компьютером, который не только имеет много полезных опций (отображение пробега, расхода топлива, сервисных интервалов и других параметров), но и позволяет считать ошибки двигателя;
  • Приобретается специальный диагностический адаптер, подключаемый к разъему диагностики (в салоне автомобиля).

Фото бортового компьютера для диагностики ВАЗ 21074 инжектор, hotline.ua

И, конечно, необходимо строго следовать всем рекомендациям и регламентам завода-производителя. В этом случае двигатель дольше сохранит свои скоростные и тяговые характеристики, а транспортное средство сможет прослужить не один десяток лет.
